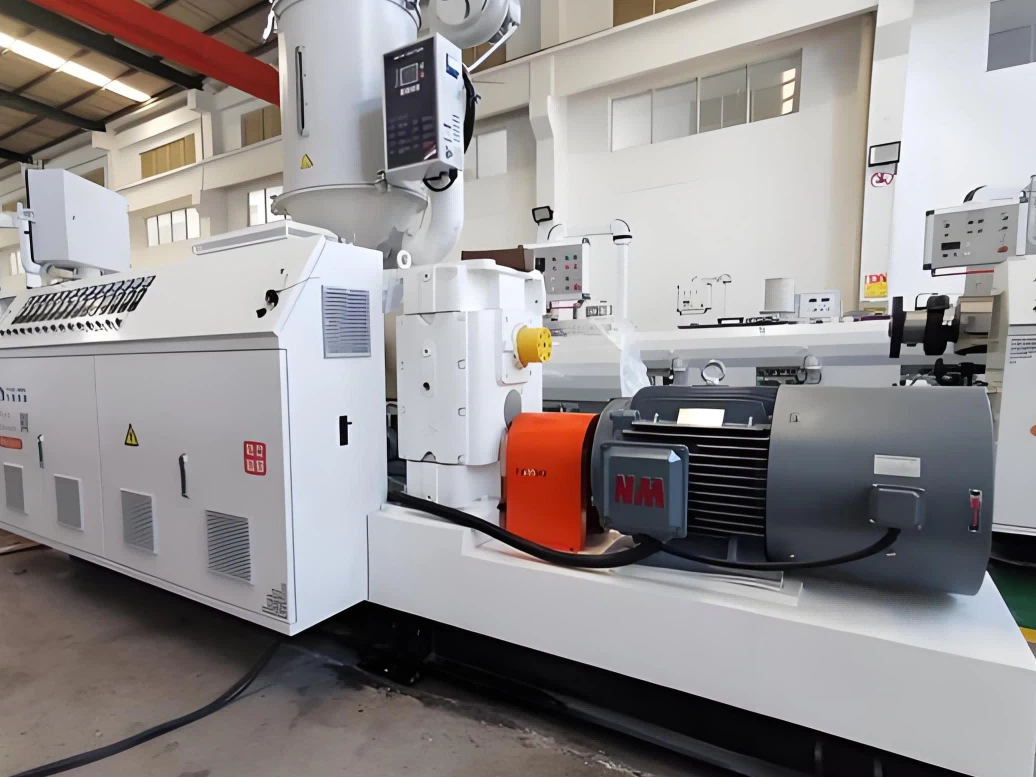

Περιεκτικά σημεία λειτουργίας σε ενιαία - βιδωτές εξωθητές
Η βιομηχανία επεξεργασίας πλαστικών βασίζεται σε μεγάλο βαθμό στην κατανόηση των σύνθετων αλληλεπιδράσεων μεταξύ του σχεδιασμού των μηχανημάτων, των ιδιοτήτων υλικών και των συνθηκών επεξεργασίας. Για τους κατασκευαστές πλαστικών εξωθητών, η κυριαρχία της έννοιας των ολοκληρωμένων σημείων λειτουργίας σε ενιαία - Extruders αποτελεί ένα κρίσιμο θεμέλιο για τον σχεδιασμό και τη βελτιστοποίηση του εξοπλισμού.
ΠΑΡΑΜΕΤΙΚΕΣ ΚΑΙ ΟΡΙΣΜΟΙ στην Τεχνολογία Εξώθησης
Πριν από την ανίχνευση της ολοκληρωμένης ανάλυσης σημείων λειτουργίας, είναι απαραίτητο να καθοριστεί μια σαφής κατανόηση των θεμελιωδών παραμέτρων που διέπουν τις διαδικασίες εξώθησης. Η διάμετρος του κοχλία (D) αντιπροσωπεύει την εξωτερική διάμετρο της πτήσης με βίδα, που μετράται σε μέτρα, ενώ το μήκος της βιδωτής τμήματος της ενότητας (L₃) ορίζει τη διάσταση της ζώνης μέτρησης.
Διάμετρος βιδών (δ)
Η εξωτερική διάμετρος της βιδωτής πτήσης, που μετράται σε μέτρα, η οποία επηρεάζει άμεσα την ικανότητα εξώθησης.
Μήκος Ομορφισμού (L₃)
Ορίζει τη διάσταση της ζώνης μέτρησης, παίζοντας καθοριστικό ρόλο στην ανάμειξη υλικών και την ανάπτυξη πίεσης.
Πάχος καναλιού (ε)
Η κάθετη απόσταση από τη ρίζα της βίδας στην επιφάνεια του κυλίνδρου, που συνήθως μετράται σε μέτρα.
Γωνία έλικα (Φ)
Καθορίζει τη γωνία μεταξύ της πτήσης με βίδα και ενός επιπέδου κάθετα προς τον άξονα βιδών, που μετράται σε ακτίνια ή βαθμούς.
Εκκαθάριση (δ)
Το χάσμα μεταξύ της βιδωτής πτήσης και του τοιχώματος του βαρελιού, το οποίο επηρεάζει τη ροή διαρροής και τη συνολική απόδοση.
Δυναμικό ιξώδες (μ₂)
Μέτρηση της αντίστασης ενός υγρού στη ροή κάτω από διατμητική τάση, μετρούμενη σε pascal - δευτερόλεπτα.
Εξίσωση εξόδου θεμελιώδους εξώθησης
Q = Qd - Qp - Ql= (π²d2h₃sin2φ)/4 -} (πχ ₃3)/(12μ₁) × (p₂ - p₁)/l₃ -}} × (πχ- p₁)/l₃ - (πχ {4} p₁)/(12μ₁) × (p - p₁). (p₂ - p₁)/l₃
Εξίσωση (1 - 18) - Περιεκτική εξίσωση εξόδου εξώθησης
Αυτή η ολοκληρωμένη εξίσωση, που χαρακτηρίζεται ως εξίσωση (1-18), χρησιμεύει ως το θεμέλιο για την κατανόηση του τρόπου με τον οποίο οι διάφορες παράμετροι επηρεάζουν τη συνολική έξοδο εξώθησης. Οι επαγγελματίες κατασκευαστές πλαστικών εξωθητών πρέπει να κατανοήσουν πλήρως αυτές τις σχέσεις για να βελτιστοποιήσουν αποτελεσματικά τα σχέδια του εξοπλισμού τους.
Κρίσιμα λειτουργικά χαρακτηριστικά και δείκτες απόδοσης

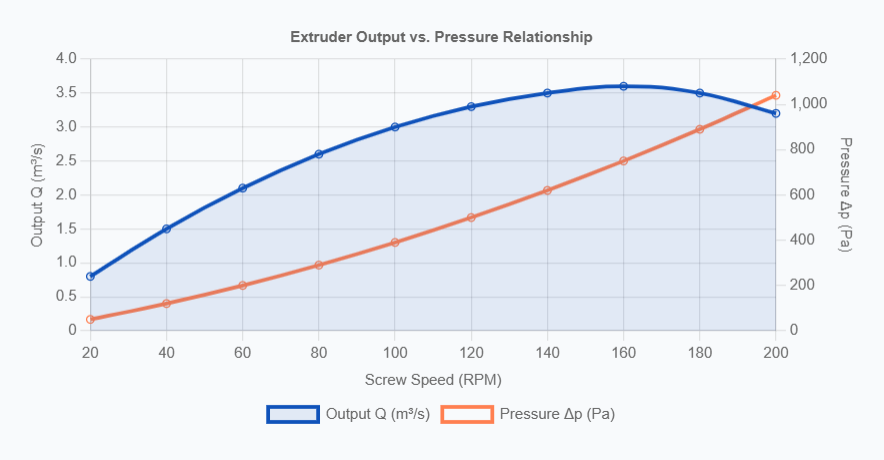

Η ανάλυση της εξόδου εξώθησης Q αποκαλύπτει αρκετά κρίσιμα λειτουργικά χαρακτηριστικά που επηρεάζουν άμεσα την αποτελεσματικότητα της κατασκευής. Πρώτον, όταν η έξοδος προσεγγίζει μηδέν ή παρουσιάζει αρνητικές τιμές, η ταχύτητα περιστροφής της βίδας γίνεται υπερβολικά υψηλή, ενώ η ικανότητα μεταφοράς των κοχλία παραμένει αντίστοιχα αυξημένη.
Βασική επιχειρησιακή διορατικότητα
Όταν ένα σύστημα λειτουργεί πέρα από το βέλτιστο εύρος του, μπορεί να οδηγήσει σε υποβάθμιση υλικού ή ζημιά στον εξοπλισμό. Η προσεκτική παρακολούθηση των σχέσεων παραγωγής και πίεσης είναι απαραίτητη για τη διατήρηση των ασφαλών συνθηκών λειτουργίας.
Δεύτερον, το μήκος του τμήματος Ομορφισμού L₃ διαδραματίζει κεντρικό ρόλο στην απόδοση του συστήματος. Η αύξηση αυτού του μήκους διατηρώντας ταυτόχρονα τη σταθερή πτώση της πίεσης και τη ροή ολίσθησης Q_L, οδηγεί σε μειωμένη συνολική έξοδο Q. Ωστόσο, αυτή η τροποποίηση ενισχύει την αποτελεσματικότητα της ανάμιξης της βίδας, βελτιώνοντας την ποιότητα του προϊόντος σε βάρος της απόδοσης.
Επιπτώσεις ροής διαρροής
Η ροή διαρροής ακολουθεί μια τριτοβάθμια σχέση με τη διάσταση εκκαθάρισης. Σε απόσταση περίπου 1mm, η παραγωγή μειώνεται σημαντικά.
Εφέ θερμοκρασίας
Οι χαμηλότερες θερμοκρασίες επεξεργασίας αυξάνουν το ιξώδες του υλικού, το οποίο στη συνέχεια αυξάνει την ικανότητα εξώθησης εξώθησης.
Γραφική αναπαράσταση και προσδιορισμός σημείου λειτουργίας

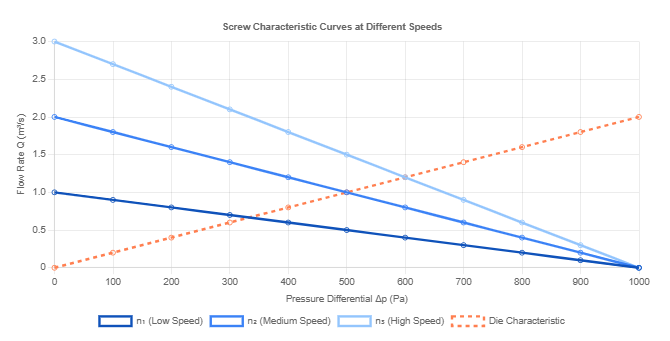

Η ολοκληρωμένη ανάλυση σημείων λειτουργίας χρησιμοποιεί γραφικές μεθόδους για την απεικόνιση των σύνθετων σχέσεων μεταξύ των παραμέτρων του συστήματος. Το σχήμα 1 - 27 απεικονίζει τις χαρακτηριστικές καμπύλες του συστήματος μεταφοράς βιδών, όπου αντιπροσωπεύονται τρεις ξεχωριστές συνθήκες λειτουργίας (n₁, n₂ και n₃). Αυτές οι καμπύλες καταδεικνύουν πώς οι μεταβαλλόμενες ταχύτητες των βιδών επηρεάζουν την πίεση - σχέση ροής, με ΔΡ=p₂ - p₁ που αντιπροσωπεύει τη διαφορά πίεσης σε όλη τη ζώνη μέτρησης.
Εικόνα 1 - 27: Χαρακτηριστικές καμπύλες βιδών που δείχνουν σχέσεις ροής πίεσης σε διαφορετικές ταχύτητες βιδών (n₁
Όταν η διαφορά πίεσης ισούται με μηδέν (θεωρητική κατάσταση), το σύστημα λειτουργεί με μέγιστο ρυθμό ροής Q. Ωστόσο, οι πρακτικές εφαρμογές περιλαμβάνουν πάντα κάποια παραγωγή πίεσης για να ξεπεραστούν οι περιορισμοί της αντίστασης και της ροής υλικού. Η διασταύρωση της χαρακτηριστικής καμπύλης βιδωτή με τη χαρακτηριστική καμπύλη DIE καθορίζει το πραγματικό σημείο λειτουργίας, καθορίζοντας τόσο την πίεση λειτουργίας όσο και τον ρυθμό ροής κάτω από σταθερές συνθήκες -.
Δυναμική ροής υλικού σε ενιαία - βιδωτά συστήματα
Το συγκρότημα κεφαλής, που περιλαμβάνει το σύστημα DIE και τα συναφή εξαρτήματα, δημιουργεί αντίσταση στη ροή του υλικού. Μετά την έξοδο από το βαρέλι εξωθητήρα, το τετηγμένο πολυμερές πρέπει να πλοηγηθεί μέσω του συγκροτήματος κεφαλής, της πλάκας διακόπτη (αν υπάρχει), του πακέτου οθόνης και τελικά μέσω του ανοίγματος της μήτρας. Κάθε συστατικό συμβάλλει στη συνολική πτώση πίεσης, ακολουθώντας τις καθιερωμένες αρχές δυναμικής ρευστού.
Q = (K/μ) × Δp
Εξίσωση (1 - 19) - Σχέση ροής πίεσης για τη μήτρα
Όπου το q αντιπροσωπεύει τον ογκομετρικό ρυθμό ροής μέσω της μήτρας, το k υποδηλώνει τη γεωμετρική σταθερά DIE (που εξαρτάται από τις διαστάσεις και τη διαμόρφωση της μήτρας), μ δείχνει το ιξώδες του υλικού στη θερμοκρασία επεξεργασίας και η ΔΡ υποδηλώνει την πτώση πίεσης κατά μήκος του συγκροτήματος μήτρας.
Συνηθισμένες διαμορφώσεις και χαρακτηριστικά ροής

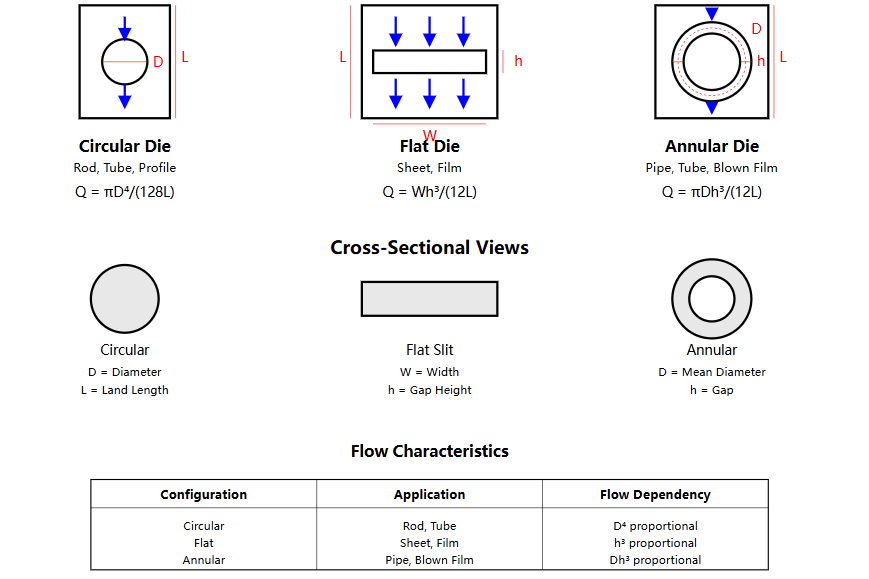

Ο Πίνακας 1-8 παρουσιάζει τις βασικές γεωμετρικές σχέσεις για διάφορες διαμορφώσεις μήτρας που χρησιμοποιούνται συνήθως στις εργασίες εξώθησης. Για κυκλικές μήτρες, ο ρυθμός ροής ακολουθεί συγκεκριμένες μαθηματικές σχέσεις που επιτρέπουν στους κατασκευαστές πλαστικών εξωθητών να προβλέπουν με ακρίβεια τη συμπεριφορά ροής για διαφορετικές γεωμετρίες.
| Διαμόρφωση μήτρας | Εφαρμογή | Εξίσωση ρυθμού ροής | Βασικές παράμετροι |
|---|---|---|---|
| Εγκύκλιος | Ράβδος, σωλήνας, προφίλ | Q = πD⁴/(128L) | D=Διάμετρος μήτρας L=Μήκος γης |
| Επίπεδη σχισμή πεθαίνει | Φύλλο, παραγωγή ταινιών | Q=WH3/(12L) | W=πλάτος μήτρας H=ύψος κενού L=Μήκος γης |
| Δακτυλιοειδές μήτρες | Σωλήνας, σωλήνας, χύτευση με φυσαλίδες | Q=πχ3/(12L) | D=μέση διάμετρο h=δακτυλιοειδές χάσμα L=Μήκος γης |
Εγκύκλιος
Χρησιμοποιείται κυρίως για ράβδο, σωλήνα και διάφορα εξώθησης προφίλ. Τα χαρακτηριστικά ροής ακολουθούν ένα τέταρτο - σχέση ισχύος με διάμετρο, καθιστώντας κρίσιμη την ακριβή διάσταση ελέγχου.
Επίπεδη σχισμή πεθαίνει
Συχνά χρησιμοποιείται για την παραγωγή φύλλων και φιλμ, με χαρακτηριστικά ροής μετά από μια κυβική σχέση με το ύψος του χάσματος, απαιτώντας ακριβή ομοιομορφία χάσματος.
Δακτυλιοειδές μήτρες
Βασικό για την παραγωγή σωλήνων και σωληνώσεων, με πιο σύνθετες σχέσεις ροής που απαιτούν προσεκτικό σχεδιασμό για ομοιόμορφο πάχος τοιχώματος.
Δημιουργία του ολοκληρωμένου σημείου λειτουργίας

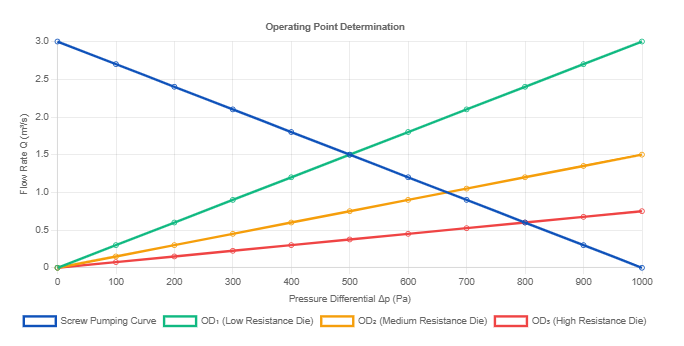

Το ολοκληρωμένο σημείο λειτουργίας προκύπτει από τη διασταύρωση του χαρακτηριστικού άντλησης βιδών και τις χαρακτηριστικές καμπύλες ροής. Το σχήμα 1-28 απεικονίζει αυτή την κρίσιμη σχέση μέσω μιας γραφικής κατασκευής που δείχνει πολλαπλά σενάρια λειτουργίας. Το διάγραμμα καταδεικνύει πώς τα διαφορετικά χαρακτηριστικά της μήτρας (που αντιπροσωπεύονται από τις γραμμές OD₁, OD₂ και OD₃) διασταυρώνονται με την καμπύλη άντλησης βιδών για να δημιουργήσουν μοναδικά σημεία λειτουργίας.
Εικόνα 1-28: Περιεκτικός προσδιορισμός σημείου λειτουργίας μέσω της διασταύρωσης των χαρακτηριστικών καμπυλών βιδών και μήτρας
Κατά τη σύγκριση του χαρακτηριστικού Die Od₁ με OD₂, η πιο απότομη κλίση του OD₂ υποδεικνύει μεγαλύτερη αντίσταση ροής. Κατά συνέπεια, το σημείο διασταύρωσης μετατοπίζεται σε υψηλότερη πίεση αλλά χαμηλότερη κατάσταση ροής. Αυτή η σχέση υπογραμμίζει τη σημασία του σχεδιασμού του DIE για τον προσδιορισμό της συνολικής απόδοσης του συστήματος. Το σημείο λειτουργίας C αντιπροσωπεύει την κατάσταση ισορροπίας, όπου η ικανότητα άντλησης βιδών ταιριάζει με ακρίβεια τις απαιτήσεις ροής της μήτρας.
Οι επαγγελματίες κατασκευαστές πλαστικών εξωθητών πρέπει να εξετάζουν αυτές τις αλληλεπιδράσεις κατά το σχεδιασμό εξοπλισμού για συγκεκριμένες εφαρμογές. Η ικανότητα πρόβλεψης και ελέγχου των σημείων λειτουργίας επιτρέπει τη βελτιστοποίηση τόσο της ποιότητας του προϊόντος όσο και της αποδοτικότητας της παραγωγής. Η κατανόηση αυτών των θεμελιωδών σχέσεων επιτρέπει στους μηχανικούς να αντιμετωπίζουν συστηματικά προβλήματα επεξεργασίας και να εφαρμόζουν αποτελεσματικές λύσεις.
Προχωρημένα χαρακτηριστικά λειτουργίας και βελτιστοποίηση απόδοσης
Εικόνα 1 - 29 Παρουσιάζει το πλήρες λειτουργικό χαρακτηριστικό διάγραμμα για εξωθητές μονής πλάτης, ενσωματώνοντας τόσο θεωρητικές όσο και πρακτικές εκτιμήσεις. Το διάγραμμα αποκαλύπτει αρκετές ξεχωριστές επιχειρησιακές ζώνες, το καθένα με μοναδικά χαρακτηριστικά που επηρεάζουν τη σταθερότητα της διαδικασίας και την ποιότητα του προϊόντος.
Η σκιασμένη περιοχή μέσα στο διάγραμμα αντιπροσωπεύει την πρακτική περιοχή λειτουργίας όπου συμβαίνει σταθερή εξώθηση. Μέσα σε αυτή τη ζώνη, η διασταύρωση των χαρακτηριστικών βιδών και μήτρας καθορίζει το πραγματικό σημείο λειτουργίας. Οι καμπύλες S₁ και S₂ αντιπροσωπεύουν διαφορετικές διαμορφώσεις βιδών ή ταχύτητες λειτουργίας, αποδεικνύοντας τον τρόπο με τον οποίο οι τροποποιήσεις του εξοπλισμού επηρεάζουν το διαθέσιμο εύρος λειτουργίας.
Βέλτιστη στρατηγική λειτουργίας
Για την αποτελεσματική χρήση, οι κατασκευαστές πλαστικών εξωθητών πρέπει να αναγνωρίζουν ότι η λειτουργία πολύ κοντά στα θεωρητικά όρια μειώνει τη σταθερότητα της διαδικασίας. Η βέλτιστη περιοχή λειτουργίας εμπίπτει συνήθως στο κεντρικό τμήμα του διαθέσιμου εύρους, παρέχοντας επαρκές περιθώριο για τις κανονικές μεταβολές της διαδικασίας διατηρώντας παράλληλα αποδεκτά επίπεδα παραγωγικότητας.
Εικόνα 1-29: Πλήρες λειτουργικό χαρακτηριστικό διάγραμμα που εμφανίζει σταθερή περιοχή λειτουργίας (σκιασμένη περιοχή)
Στατιστική ανάλυση των λειτουργικών επιδόσεων
Το σχήμα 1 - 30 απεικονίζει τη στατιστική κατανομή της ταχύτητας μεταφοράς βιδών σε πραγματικά περιβάλλοντα παραγωγής. Το γράφημα καταδεικνύει τη σχέση μεταξύ της ταχύτητας βιδών (που κυμαίνεται από 30 έως 200 mm) και του ρυθμού μεταφοράς (μετρούμενη σε L/min). Η εκκολαφθείσα περιοχή αντιπροσωπεύει το τυπικό εύρος λειτουργίας που συναντάται στην εμπορική παραγωγή, υπογραμμίζοντας τη μεταβλητότητα που ενυπάρχει σε διαδικασίες εξώθησης πραγματικού κόσμου.
Εικόνα 1-30: Στατιστική κατανομή της ταχύτητας μεταφοράς βιδών σε περιβάλλοντα παραγωγής
Η ανάλυση των δεδομένων παραγωγής αποκαλύπτει ότι οι περισσότεροι ενιαίοι - Οι εξωθητές βιδών λειτουργούν μέσα σε μια σχετικά στενή ζώνη του θεωρητικού φακέλου απόδοσης. Η ανώτερη καμπύλη ορίων αντιπροσωπεύει θεωρητική μέγιστη χωρητικότητα, ενώ το κατώτερο όριο υποδεικνύει ελάχιστη σταθερή λειτουργία. Η συγκέντρωση σημείων λειτουργίας εντός της μεσαίας περιοχής αντικατοπτρίζει τον συμβιβασμό μεταξύ των απαιτήσεων παραγωγικότητας και των απαιτήσεων ποιότητας.
Πρακτικές συνέπειες για το σχεδιασμό εξοπλισμού
Η ολοκληρωμένη ανάλυση σημείων λειτουργίας παρέχει βασική καθοδήγηση για τον σχεδιασμό και τις προδιαγραφές του εξοπλισμού. Κατά την ανάπτυξη νέων συστημάτων εξώθησης, οι μηχανικοί πρέπει να εξετάσουν πολλούς παράγοντες που επηρεάζουν την εγκατάσταση του σημείου λειτουργίας. Οι ιδιότητες των υλικών, συμπεριλαμβανομένων των ρεολογικών χαρακτηριστικών και της θερμικής σταθερότητας, επηρεάζουν σημαντικά το επιτεύξιμο εύρος λειτουργίας. Οι απαιτήσεις επεξεργασίας, όπως ο ρυθμός εξόδου, η ικανότητα πίεσης και η ομοιομορφία θερμοκρασίας, περαιτέρω επιλογές σχεδιασμού.
Επιδράσεις θερμοκρασίας στα χαρακτηριστικά λειτουργίας
Η θερμοκρασία επηρεάζει βαθιά τα χαρακτηριστικά λειτουργίας εξώθησης μέσω της επίδρασής της στο ιξώδες του υλικού. Καθώς αυξάνεται η θερμοκρασία επεξεργασίας, το ιξώδες του πολυμερούς μειώνεται εκθετικά, ακολουθώντας τη σχέση Arrhenius.
Αυτή η μείωση του ιξώδους μετατοπίζει τη χαρακτηριστική καμπύλη της βίδας προς τα πάνω, αυξάνοντας τον δυνητικό ρυθμό ροής σε οποιαδήποτε δεδομένη κατάσταση πίεσης. Ταυτόχρονα, η χαρακτηριστική καμπύλη της μήτρας γίνεται λιγότερο απότομη, μειώνοντας τις απαιτήσεις πίεσης για έναν δεδομένο ρυθμό ροής.
Υλικό - Ειδικές σκέψεις
Διαφορετικά υλικά πολυμερούς παρουσιάζουν μοναδικές ρεολογικές συμπεριφορές που επηρεάζουν την εγκατάσταση του σημείου λειτουργίας. Οι πολυολεφίνες εμφανίζουν τυπικά σχετικά απλά χαρακτηριστικά ροής με μέτρια ευαισθησία θερμοκρασίας.
Τα θερμοπλαστικά της μηχανικής απαιτούν πιο ακριβή έλεγχο λόγω των υψηλότερων θερμοκρασιών επεξεργασίας και της μεγαλύτερης ευαισθησίας στη θερμική αποικοδόμηση. Το παράθυρο λειτουργίας για αυτά τα υλικά είναι συνήθως στενότερο, απαιτώντας προσεκτική προσοχή στην επιλογή σημείων λειτουργίας.
Παρακολούθηση της διαδικασίας και μελλοντικές εξελίξεις
Στρατηγικές παρακολούθησης και ελέγχου της διαδικασίας
Τα σύγχρονα συστήματα εξώθησης ενσωματώνουν προηγμένες δυνατότητες παρακολούθησης και ελέγχου για τη διατήρηση των βέλτιστων σημείων λειτουργίας κατά τη διάρκεια της παραγωγής. Οι μετατροπείς πίεσης που τοποθετούνται κατά μήκος του βαρέλι εξωθητήρα παρέχουν πραγματική - ανάδραση χρόνου σχετικά με την ανάπτυξη προφίλ πίεσης. Οι αισθητήρες θερμοκρασίας παρακολουθούν τις θερμικές συνθήκες σε κρίσιμες θέσεις, επιτρέποντας τον ακριβή έλεγχο της θερμοκρασίας.
Η μέτρηση του ρυθμού ροής, είτε άμεσα είτε συνάγεται από τα δεδομένα ταχύτητας και πίεσης βιδών, επιτρέπει τη συνεχή παρακολούθηση της θέσης του σημείου λειτουργίας. Οι αποκλίσεις από το σημείο λειτουργίας στόχου ενεργοποιούν τις αντιδράσεις αυτόματου ελέγχου, ρυθμίζοντας την ταχύτητα της βίδας, τις ρυθμίσεις θερμοκρασίας ή άλλες μεταβλητές διεργασίας για την αποκατάσταση των βέλτιστων συνθηκών.
Μελλοντικές εξελίξεις και τάσεις της βιομηχανίας
Η εξέλιξη της τεχνολογίας εξώθησης συνεχίζει να προωθεί τις δυνατότητες βελτιστοποίησης σημείων λειτουργίας. Οι υπολογιστικές προσομοιώσεις δυναμικής υγρού παρέχουν όλο και πιο ακριβείς προβλέψεις για τη συμπεριφορά ροής σε σύνθετες γεωμετρίες. Αυτά τα εργαλεία επιτρέπουν στους κατασκευαστές πλαστικών εξωθητών να βελτιστοποιούν τα σχέδια πριν από το φυσικό πρωτότυπο, μειώνοντας το κόστος ανάπτυξης και το χρόνο - στην αγορά -.
Τεχνητή νοημοσύνη και αλγόριθμοι μηχανικής μάθησης δείχνουν υπόσχεση για την πραγματική βελτιστοποίηση σημείων λειτουργίας χρόνου. Αυτά τα συστήματα αναλύουν τεράστιες ποσότητες δεδομένων παραγωγής για τον εντοπισμό των βέλτιστων συνθηκών λειτουργίας για συγκεκριμένα προϊόντα και υλικά. Οι προσαρμοστικές στρατηγικές ελέγχου προσαρμόζουν αυτόματα τις παραμέτρους επεξεργασίας για τη διατήρηση της βέλτιστης απόδοσης παρά τις υλικές παραλλαγές ή τη φθορά του εξοπλισμού.
